- SST-9801B氣體報警裝置為防爆型儀表，其組成為兩個部分：探測器與報警控制器，探測器（一次表）安裝在可能有氣體泄漏的危險場所，其核心元件為氣敏傳感器；報警控制器（二次表）安裝在安全場所的值班室內。
當空氣中有可烯氣體或可燃有毒性氣體揮發的蒸汽時，探測器檢測信號通過電纜立即傳送到報警控制單元，控制器顯示出氣體濃度，當超過設定的報警濃度值時，報警控制器即發出聲、光報警信號并輸出聯動控制信號，控制風機等設備排除險情，從而起到保障工廠安全生產，避免事故發生。廣泛用各類煉油廠、油庫、化工廠、液化氣站等易發生可燃?xì)怏w泄漏的場所。
執行標準：
GB3836.1-2000《爆炸性氣體環境用電氣設備通用要求》
GB3836.4-2000《爆炸性氣體環境用電氣設備本質安全型“I”》
GB16808-2008《可燃?xì)怏w報警控制器技術要求和試驗方法》
主要參數：
檢測原理：催化燃燒、半導體、PID
輸入信號：RS485顯示方式：數字+模擬顯示
報警設定：低段20%（可在5%到25%之間任意設定），高段50%
報警方式：聲、光報警
報警輸出：二段報警輸出（觸點容量5A/250VAC）
信號輸出：標準電流輸出/RS-485接口MODBUS通訊協議
溫度范圍：-10%～+55℃
相對溫度：10%～95%RH（非凝露）
電源：AC220V/50Hz
最大功耗：≤5.5W/路
最大傳輸距離：1200M
探測器型號及外觀尺寸：
GT-9801TC

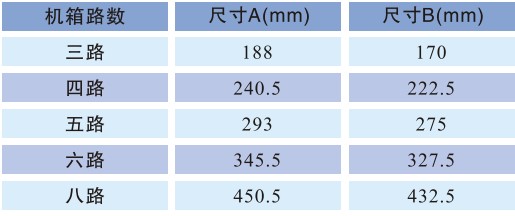

總結構圖及尺寸:
操作面板：
（1）監控標志：用戶填寫監控區地址；
（2）濃度顯示刻度值；
（3）主電工作指示燈：綠色；
（4）備電工作指示燈：綠色；
（5）報警指示燈：紅色，當監控環境的可燃?xì)怏w濃度超過報警設定值時紅色報警指示燈閃亮并伴有聲音報警；
（6）故障總燈：黃色，當發生故障報警時黃色故障總燈點亮并伴有聲音報警；
（7）主電欠壓指示燈：黃色，主電出現欠壓情況時，該指示燈點亮并伴有聲音報警；
（8）備電欠壓指示燈：黃色，主電斷電，備用電源不能保證控制器正常工作時，該指示燈點亮并伴有聲音報警；
（9）探測器連線指示燈：黃色；探測器連線短路、斷路時，該指示燈亮并伴隨有聲音報警；
（10）備電連線指示燈：黃色；備電連線斷路時，該指示燈亮并伴隨有聲音報警；
（11）濃度模擬指示燈柱：零點為綠色燈，其余為紅色燈；
（12）數碼顯示窗：濃度顯示、系統時間顯示、報警時間顯示、密碼顯示；
（13） 鍵
：進入功能、功能操作確認、復位操作確認；
（14） 鍵
：在數字輸入時進行移位操作，在功能操作時選擇功能；
（15） 鍵
：數字輸入時增加其數值；
（16）報警時間鍵：查詢報警時間；
（17）復位鍵：報警復位；
（18）消音鍵：消除報警聲音；
（19）面板鎖緊螺釘。
- ? 全金屬結構，獨立插卡設計，可根據需求靈活配置點位；
? 支持4～20mA標準信號的可燃及有毒有害氣體探測器;
? 具備低限報警、高限報警兩級報警模式設定，支持分別設置報警點；
? 每個通道卡具有獨立顯示功能，實時顯示探測器濃度信息；
? 每個通道均內置兩組無緣開關量輸出觸點，可直接控制電磁閥及功率小于200W的交流風機；
? 每個通道一對一進行監控，獨立工作，互不干擾；
? 可遠程對探測器靈敏度進行修正，零點調整；
