1μA超低靜態電流同步升壓轉換器YX2117
2022-07-07
分享至
描述DESCRIBE
YX2117是一款具有1μA的靜態工作電流的高效率同步升壓轉換器。它專為由堿性電池、鎳氫充電電池、鋰錳電池或鋰離子充電電池供電的產品而設計，如TWS耳機、高端手環手表、NB-loT、遠程在線測量及便攜式工業設備等。

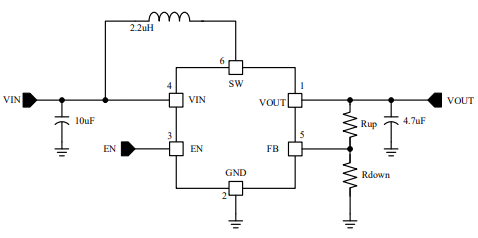

典型應用DEMO SCHEMATIC
產品特點PRODUCT FEATURES
一、真關斷
YX2117的同步升壓電路架構，使得其在EN關斷模式及輸出短路條件下，輸入與輸出完全斷開，關斷模式下，靜態電流低至0.2μA。
二、工作模式切換&輕載高效

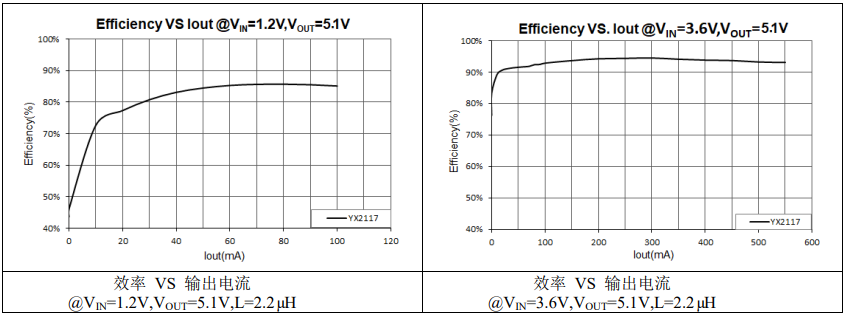

對于便攜式電子產品來說，輕載條件下的高效率對于延長電池工作時間至關重要，YX2117為保持極低的整機功耗和更高的轉換效率，它可以根據負載電流大小的變化，在不同的工作模式下切換（輕載PFM模式、重載PWM模式），從而實現轉換效率最大化和整機功耗最小化。它在20μA的負載下，轉換效率高達83.3%。對于3.6V轉換為5.1V的應用，在200mA負載下，它可實現高達94.2%的轉換效率。

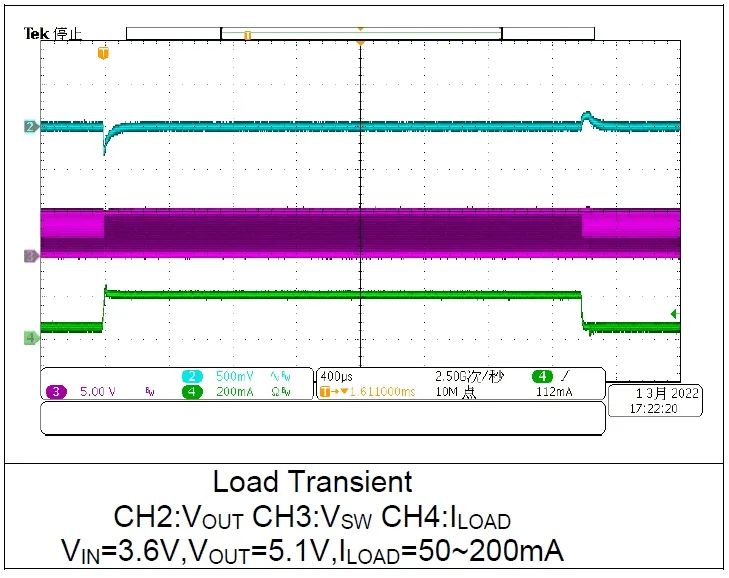

三、瞬態響應
YX2117固定工作頻率1.2MHZ，其獨特的電路架構，確保了其出色的瞬態響應特性和環路穩定性。
供貨信息BUSINESS CONSULTING

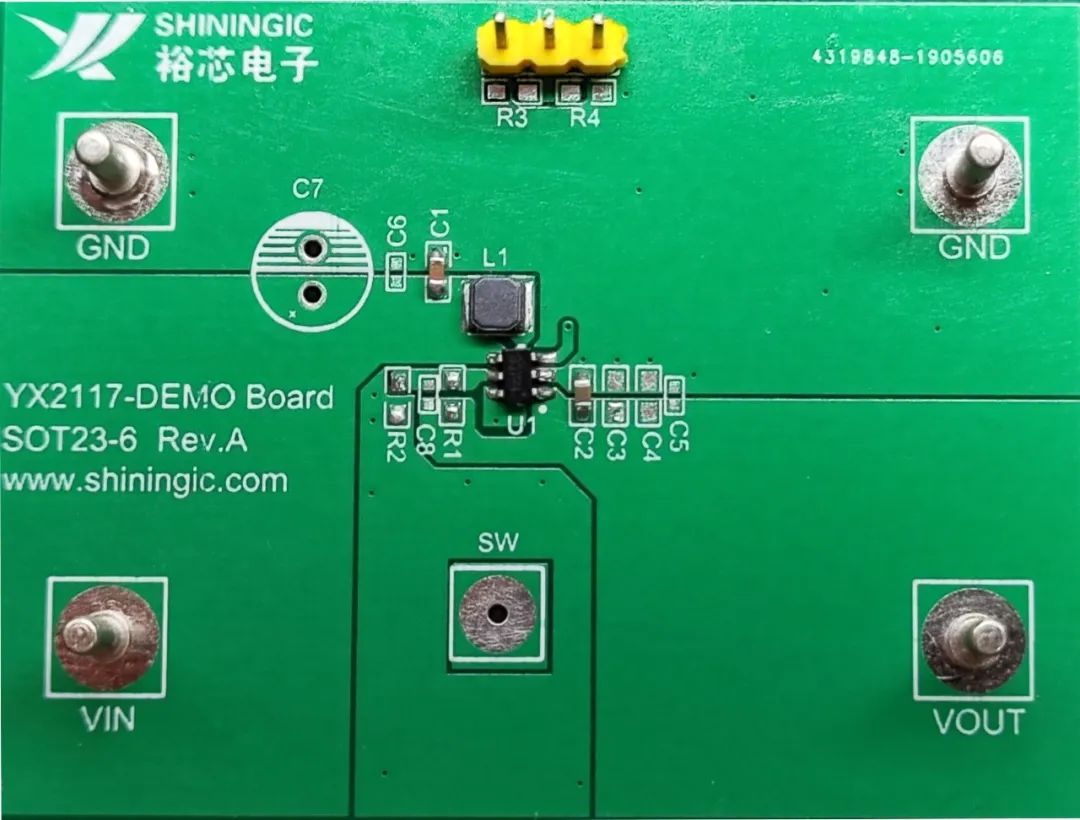

YX2117提供可調輸出電壓版本和固定輸出電壓版本，綠色小型化的SOT23-6和DFN2x2-6封裝，滿足了多數應用場景的需求，具體供貨信息可聯系我司銷售團隊，歡迎各界人士洽談合作！
